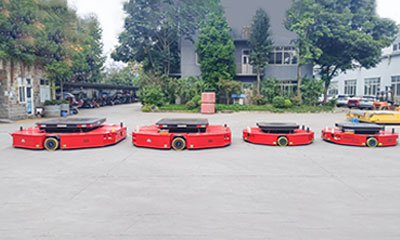

WH系列风电叶片双车联动运输车

目前可提供四种不同承载能力，分别有15t*2，20t*2，30t*2，60t*2，主要用于风电叶片及工架在车间内各工位之间，从车间到室外露天库房，从露天库房到发货位置，从发货位置到厂房的转运。

联动30~120t承载能力
联动距离可达80m，适应长达130m的叶片
可回转的载物台，使叶片被运输时只受轴向力
最高速度可达1m/s
联动时的内应力可控
底盘浮动设计，可以适应大面积场地的排水斜度和进出车间的斜坡

型号参数

Parameter

产品规格
型号（一套两台）	WH30	WH40	WH60C	WH60	WH120
外形回转直径mm	2700		3200	4200	4500
外形（高）mm（低位状态）	560		660		810
顶升行程mm	120		150
载物平台尺寸mm	1600×1200		1900×1600	2600×1850	2700×2200
载荷能力
额定承载t（单车）	15	20	30		60
额定承载t（联动双车）	30	40	60		120
设备自重t（单车）	5	5	6.5	8.5	10
电源
电池类型	免维护铅酸电池		磷酸铁锂电池
电池容量kWh	14.4		25		50
典型续航里程（20℃，满载、空载各半）	8Km	7Km	8Km		8Km
典型续航时间	两个班次
充电时间	8h		4h
待机时间	＞72h
充电器供电（其他电压可选配）	AC220V/AC380V
基本特性
双车联动最大中心距	80m
驱动轮直径mm	330		410		500
冰雪地车轮	可选配
驱动电机类型	无刷伺服电机
悬挂/自顶升类型	独立液压升降台
地面最大受压	10Mpa
动作特性
最小转弯半径	0m
额定行走速度	0~0.85m/s		0~0.6m/s
最高行走速度	0~1m/s
举升速度	300mm/min		200mm/min
行走可调精度	±3mm
升降可调精度	±5mm
环境条件
适用地面	混凝土、自流平、硬沥青、钢板地面等
满载爬坡能力（T1）	2%（连续坡道。例如大面积场地的排水斜度）
满载爬坡能力（T2）	6%（短距离坡道。例如进出车间的短距离斜坡）
空载爬坡能力	20%（需考虑地面与车架的干涉或设置过渡弧）
防护等级	IP54（可适应在小雨、小雪天的室外工作）
工作环境	温度：-30~+50℃；湿度：0~95%，无凝露
储存环境	温度：-15~+50℃；湿度：0~95%，无凝露
其他
控制方式	遥控操作
单车运动功能	直行、自转、转弯
双车联动运动功能	直行、斜行、横移、自转、转弯、甩头、甩尾及复合运动
测重功能	重量测量、超载报警
故障救援功能	升降台手动降低、车轮解锁
其他功能	夜间运行照明、喇叭
