QL-05

产品简介

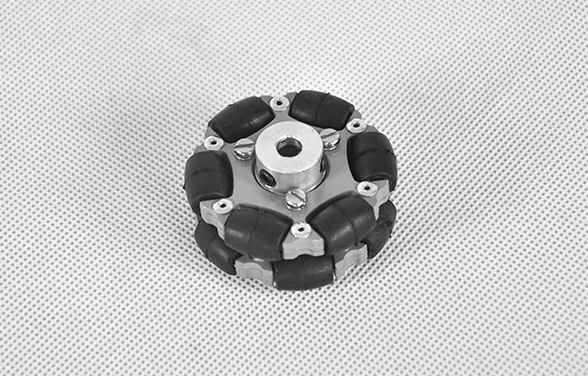

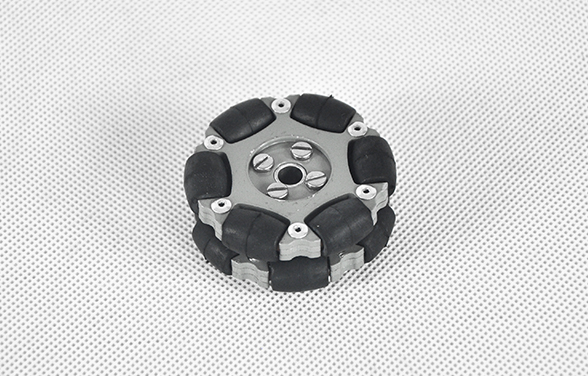

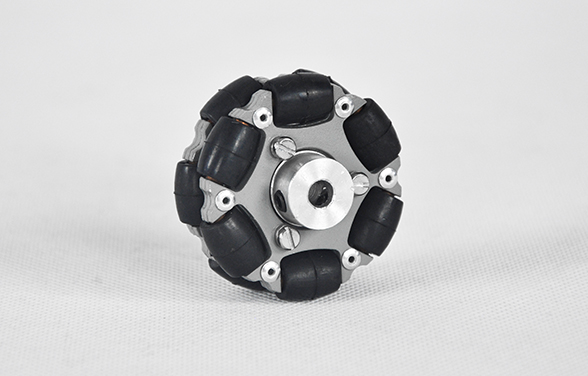

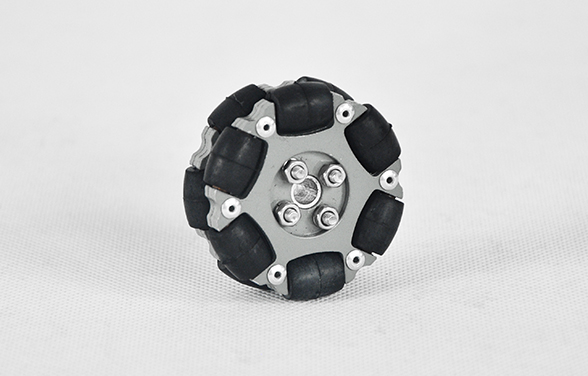

  • QL系列全向轮(omni wheel)是精密型的轻载90°全向轮,每个从动小轮内嵌入两个滚动轴承,旨在向客户提供高精密度、高品质要求的产品,满足客户的各种精密应用。持续改良的QL系列全向轮,已经实现了从动小轮轴向零间隙,特别适合于各种小型机器人的驱动应用。

图纸下载 | QL-05ACN 图纸下载 | QL-05BCN

产品特性

  • 从动小轮轴向零间隙
  • 双排多细分设计
  • 小轮内嵌双轴承设计
  • 特选的优质橡胶
  • 表面高温烤漆处理
  • 持续改良的QL系列

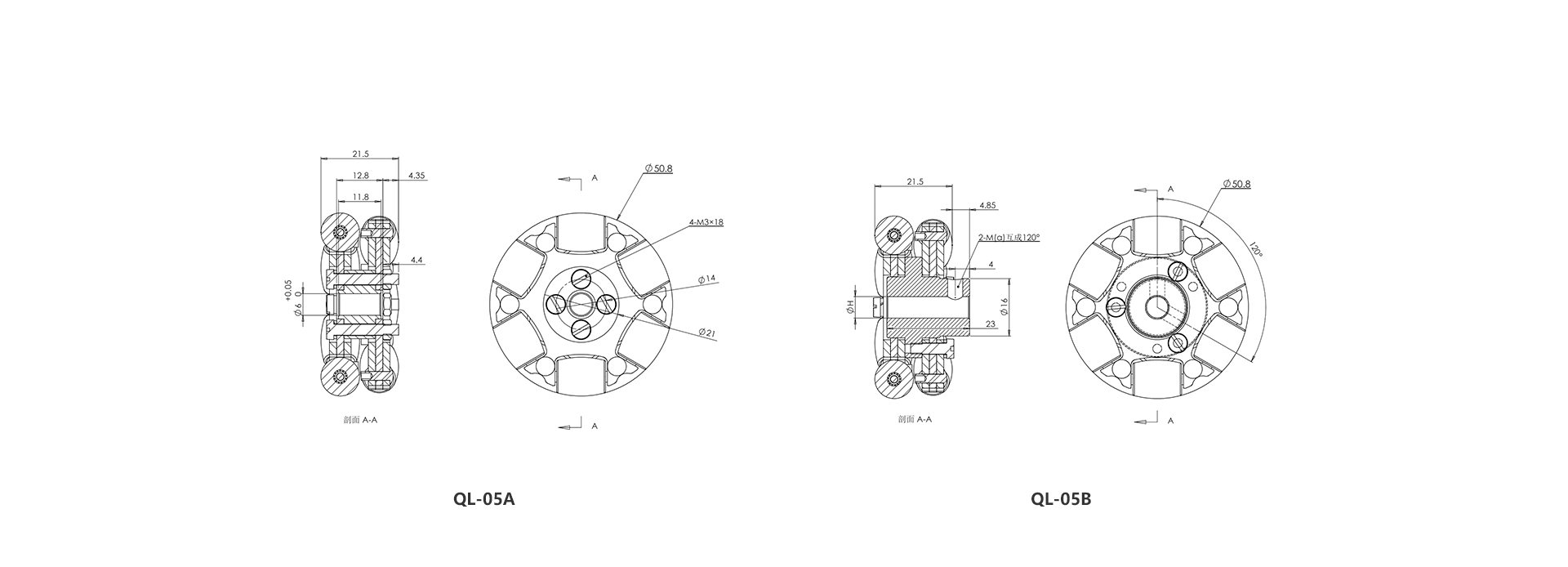

外形尺寸

产品外形尺寸

规格参数

外径 50.8(2")mm 宽度 21.5mm
侧轮数 12 轴承数 24
轴承类型 滚动轴承 小轮材质 橡胶
轮毂材质 铝合金 轮毂表面处理 双层高温烤漆
连接形式 法兰/紧定螺钉 典型中心孔 4/5/6/8mm
自重 70/75g 负载能力 5Kg
